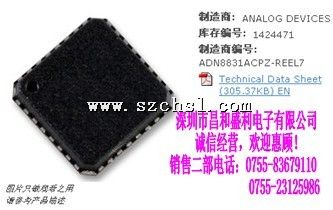

ANALOG DEVICES - ADN8831ACPZ-REEL7 - 芯片 热电冷却控制器 LFCSP32 原装产品详细说明 ADN8831是一款高度集成的解决方案，用于控制光纤通信系统使用的激光模块中的TEC。该器件效率高于90%，纹波噪声低于1%，能够实现完善的TEC控制功能。此外，还具有多种系统监控功能，如真实温度监控、温度锁定指示、限流、开关频率和相位可变性等。而锁波输入则允许光纤设备设计人员同时利用热敏电阻和锁波器来构建双通道TEC控制环路。该器件采用5mm x 5mm小型芯片级封装，可节省宝贵的电路板空间。 ADN8831攻克了以下重大设计难题：单电感输出可节省大量电路板空间，这对于小尺寸设计尤为重要。 集成热敏电阻、补偿放大器和输出保护电路，缩减了设计的总成本和尺寸。 由于输出FET外置，设计人员可以根据其TEC电流要求选择适当大小的FET。这不仅能提供功效，而且能降低总成本。特性：真实电流检测和过流保护 独立的加热和冷却限流 高效率：>90% 长期温度稳定性：<0.01°C 温度锁定指示 温度监控输出 可编程的TEC电压振荡器与外部信号同步 针对多个控制器的时钟相位调整功能 1 MHz的可编程开关频率 低噪声：<0.05% TEC电流纹波 紧凑型5mm x 5mm LFCSP封装产品信息芯片 热电冷却控制器 LFCSP32 电源电压范围: 3V 到 5.5V 工作温度范围: -40°C 到 +85°C 封装形式: LFCSP 针脚数: 32 SVHC(高度关注物质): No SVHC (19-Dec-2011) 封装类型: LFCSP 控制器类型: 脉宽调制 电源电压 : 5.5V 电源电压 : 3V 表面安装器件: 表面安装 公司客户遍及汽车制造、医疗器械、军事、航空航天、精密仪器、安防、家电、通信网络以及工业控制等诸多领域。本着诚实、守信的原则已与国内外众多企业、厂家以及IC经销商建立了良好的合作关系，获得了广泛的信誉与支持。 公司有大量现货可定货！是您身边的电子元器件配套供应商！欢迎新老客户来函来电. 公司一贯坚持以原装、优惠的价格、一流的品质，为您提供热情周到的服务以满足您的需求！真诚合作！互惠互利！共创辉煌！深圳市昌和盛利电子有限公司电话（Tel）:0755-83679110 23125986 手机：18665878203 13728968768 传真（Fax）:0755-29356029 QQ： 2686593166 2363081185 E-mail： szchsl888888@163.com MSN：szchsl888888@hotmail.com 网址（Web）：http://www.szchsl.com
