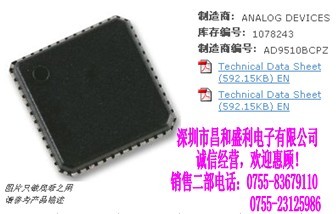

AD9510BCPZ

ANALOG DEVICES - AD9510BCPZ - 芯片 时钟分配器 800 MHz 产品信息芯片 时钟分配器 800 MHz 时钟类型: 时钟分配器 接口类型: 串联 频率: 1.2GHz 输出通道数字: 8 乘法器/除法器数: 8 电源电压范围: 3.135V 到 3.465V 封装形式: LFCSP 针脚数: 48 工作温度范围: -40°C 到 +85°C MSL: MSL 3 - 168小时 SVHC(高度关注物质): No SVHC (19-Dec-2011) 器件标号: 9510 封装类型: 剥式 封装类型: LFCSP 工作温度敏: -40°C 工作温度最高: 85°C 时钟频率: 800MHz 电源电压 最大: 3.3V 电源电压 最小: 3.135V 芯片标号: 9510 表面安装器件: 表面安装 逻辑功能号: 9510 产品详细说明 AD9510提供多路输出时钟分配功能，并集成一个片内锁相环(PLL)内核。它具有低抖动和低相位噪声特性，能够极大地提升数据转换器的时钟性能。4路独立的LVPECL时钟输出和4路LVDS时钟输出工作频率分别为1.2 GHz和800 MHz。可选的CMOS时钟输出工作频率为250 MHz。 PLL部分由可编程参考分频器(R)、低噪声鉴频鉴相器(PFD)、精密电荷泵(CP)和可编程反馈分频器(N)组成。将外部VCXO或VCO连接到CLK2和CLK2B引脚时，最高达1.6 GHz的PLL输出频率可以与输入参考REFIN同步。时钟分配部分提供LVPECL输出和可编程为LVDS或CMOS的输出。每路输出都有一个可编程分频器，可以旁路该分频器或者设置最高32的整数分频比。用户可以通过各分频器改变一路时钟输出相对于其它时钟输出的相位，这种相位选择功能可用于时序粗调。某些输出还提供可编程延迟特性，具有最长10 ns的用户可选满量程延迟值。该精调延迟模块通过一个5位字进行编程，提供32个可用的延迟时间供用户选择。 AD9510非常适合数据转换器时钟应用，利用亚皮秒抖动编码信号，可实现最佳的转换器性能。 AD9510提供64引脚LFCSP封装，额定温度范围为-40°C至+85°C，可以采用3.3 V单电源供电。如果用户希望扩展外部VCO的电压范围，可以利用最高达5.5V的电荷泵电源VCP。特性：锁相环(PLL)内核参考输入频率达250 MHz 可编程双模预分频器可编程电荷泵(CP)电流独立的CP电源(VCP)可扩展调整范围 两路1.6 GHz差分时钟输入 8 个可编程分频器，1至32整数分频比 用于输出到输出延迟粗调的相位选择4路独立的1.2 GHz LVPECL输出加性输出抖动：225 fs RMS 4路独立的800 MHz/250 MHz LVDS/CMOS输出加性输出抖动：275 fs RMS 2路输出提供延迟精调，5位延迟字公司客户遍及汽车制造、医疗器械、军事、航空航天、精密仪器、安防、家电、通信网络以及工业控制等诸多领域。本着诚实、守信的原则已与国内外众多企业、厂家以及IC经销商建立了良好的合作关系，获得了广泛的信誉与支持。 公司有大量现货可定货！是您身边最专业的电子元器件配套供应商！欢迎新老客户来函来电. 公司一贯坚持以原装正品、优惠的价格、一流的品质，为您提供热情周到的服务以满足您的需求！
