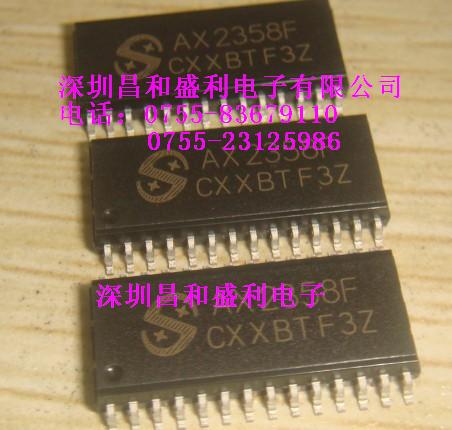

型 号：AX2358F
厂 家：AX
封 装：SOP28
批 号：2012+
数 量：18537
说 明：
产品详细说明
5.1音质处理IC----AX2358
AX2358
带输入选择的六声道音量
控制器
产品概述
AX2358 是特别为六声道家庭剧院音响系统所设计，带输入选择器，并且内置 2 声道——6 声道转换
器， 可以直接将传统立体 2声道信号直接转换成模拟 6声道信号， 同时内置 6声道音量控制电路， 采用 I
2
C
控制界面，0 至-79dB，每级 1dB 衰减范围，低噪声，高分离度，极少的周边元件，是新一代 AV 多声道
音响系统必备的极佳音量控制元件。
主要特点
z 较宽的工作电压范围：VCC=5.0～9.0V
z 提供 4组立体声及一组 6声道输入端
z 内置 2声道——6声道转换器和副低频低通滤波器
z 六声道音量控制：0dB~-79dB，每级 1dB
z 最大输入电压可达 3.0Vrms(1KHZ,THD<1%)
z 低噪声，信噪比>100dB
z 高声道分离度>100dB
z I
2
C控制介面
应用范围
AV 环绕视听音响，汽车音响，迷你组合音响，电脑周边多媒体喇叭等其他相关音响
产品规格分类
型号 封装形式
AX2358 DIP28
AX2358F SOP28
AX2358
Rev. A.0, 2008年 8月 8日 第 2 页 共 10 页
引出端排列和功能
1、引出端排列
2、引出端功能
序
号
名称 I/O 引脚说明 序
号
名称 I/O 引脚说明
1 L1 I 立体声左声道第一组输入端 16 SCL I I
2
C控制介面时钟输入端
2 L2 I 立体声左声道第二组输入端 17 SRO O 六声道前右声道输出端
3 L3 I 立体声左声道第三组输入端 18 SLO O 六声道前左声道输出端
4 L4 I 立体声左声道第四组输入端 19 SUBO O 六声道副低频声道输出端
5 FLI I 六声道前左声道输入端 20 CTO O 六声道中央声道输出端
6 FRI I 六声道前右声道输入端 21 FRO O 六声道环绕右声道输出端
7 CTI I 六声道中央声道输入端 22 FLO O 六声道环绕左声道输出端
8 SUBI I 六声道副低频声道输入端 23 LPF_O O 低通滤波器输出端
9 SLI I 六声道环绕左声道输入端 24 LPF_I I 低通滤波器输入端
10 SRI I 六声道环绕右声道输入端 24 MIXO O 模拟六声道的 L+R混音输出
端
11 VCC - 电源 25 R4 I 立体声左声道第四组输入端
AX2358
Rev. A.0, 2008年 8月 8日 第 3 页 共 10 页
12 REF O 1/2VCC参考电位 26 R3 I 立体声左声道第三组输入端
13 GND - 地 27 R2 I 立体声左声道第二组输入端
14 SDA I I
2
C控制介面数据输入端 28 R1 I 立体声左声道第一组输入端
功能框图
最大额定值
AX2358
Rev. A.0, 2008年 8月 8日 第 4 页 共 10 页
参数名称
符号 数值 单位
电源电压 VS 12.0 V
工作温度 Tamb -20～+75 ℃
贮存温度 Tstg -40～+125 ℃
电气参数
（除非特别说明，Tamb=25℃,VCC=9V,RL=100kΩ,f=1kHz）
参数名称
符号 测试条件 最小 典型 最大 单位
工作电源电压 VCC 5 9 10 V
工作电源电流 IS 17 20 22 mA
输入电阻 RIN
FL，FR，CT，SUB，SL，SR 22 33 42 kΩ
最大输入电压 VIMAX
音量为 0dB，THD=1% 2.8 3.0 Vrms
声道分离度 SC
Vin=1Vrms 90 100 110 dB
电压增益 GN f=1KHZ -1 0 +1 dB
开关内阻 RON 90 Ω
串音 CT Vin=1 Vrms 80 100 dB
音量控制范围 CRANGE 79 dB
最大衰减 AVMAX -79 dB
衰减步距 ASTEP 1 dB
衰减误差 EA 音量在 0~-50dB -1.0 0 +1.0 dB
静音衰减 AMUTE 90 95 98 dB
总谐波失真 THD 音量为 0dB，输入 200 Vrms 0.001 0.005 %
输出噪声 Noise RIS=600Ω 6 µV
信噪比 S/N 0dB=1 Vrms 100 104 dB
输出电阻 RO 600 900 Ω
输出增益 GO -0.5 0 +0.5 dB
最大输出电压 VOMAX
FL，FR，CENTER，SUB，SL，SR
THD=1%
2.3 2.5 2.8 Vrms
I
2
C输入高电平 VIH 2.8 3.0 V
I
2
C输入低电平 VIL 2.4 2.5 V
I
2
C起始时间 TINIT CREF=10µF 300 ms
功能说明
1. 总线接口
数据的输入与输出由 SDA 和 SCL引脚完成。请注意，上拉电阻必须连接到电源正极。
2. 数据有效性
当 SCL 为高电平时，SDA 数据有效并保持稳定。另外，当 SCL 是低电平状态时，SDA 的高电平
和低电平状态可以改变。可参考下图：
AX2358
Rev. A.0, 2008年 8月 8日 第 5 页 共 10 页
3. 开始/结束条件
数据开始必须满足的条件 1）SCL为高电平 2）SDA 从高电平转变为低电平。
数据结束必须满足的条件 1）SCL为高电平 2）SDA 从低电平转变为高电平。可参考下图：
4. 数据格式
每字节由八位组成，每字节必须跟随一个应答信号。高位首先被传输。
5. 应答信号
在发送响应信号脉冲时，单片机预置 SDA 一个持续的高电平，响应时，电路强制拉低 SDA 电平，
这样，SDA 在这个脉冲段中保持低电平。音频处理器在接收到每一个字节数据时都将返回一个应答信
号，否则，SDA 在第九个脉冲期间将保持高电平。此时，单片机将产生一个中断信号来停止发送。可
参考下图：
6. 无应答信号的数据传输
如果不使用应答信号， 有一种简单的单片机传输方式可用： 等待一个时钟且不检查此时的应答信号，
之后再发送数据。如果使用此方案，会有更大的可能引起误操作。
7. 接口协议
1) 开始条件；
2) AX2358 地址(10010100)与应答信号；
3) 数据（n字节+应答信号） ；
4) 停止条件。
5) 最大时钟速度：100KBIT/S。
如下图：
AX2358
Rev. A.0, 2008年 8月 8日 第 6 页 共 10 页
8. 地址码
AX2358 的地址如下：94H
1（高位） 0 0 1 0 1 0 0（低位）
9. I
2
C开始时间
AX2358上电后， 需要等待一段短暂的时间以达到稳定 ， 此时间与CREF 的数值成正比， 在CREF 为10µF
时，至少要等待 300ms 后才可以发送数据，否则有可能出现控制错误。
可参考下图：
10. 传送数据协议
1) AX2358 功能寄存器没有任何默认设置，在清寄存器后，必须赋一个初始值，否则可能没有输
出。为使电路正常工作，建议在发送数据时先发送一个清寄存器信号。对于 AX2358 可以采
用以下指令清寄存器。
2) 在调整 AX2358 的音量时，必须送一个-10dB 级和一个-1dB 级数据。如果只送一级数据，由
于前一寄存器的记忆效应，电路将不会正常工作。请参考下图：
例：全部 6声道音量为-42dB |
